日光诱导叶绿素荧光（SIF）高光谱测量系统
日光诱导叶绿素荧光（SIF）高光谱测量系统
- 产品详情
- 产品参数

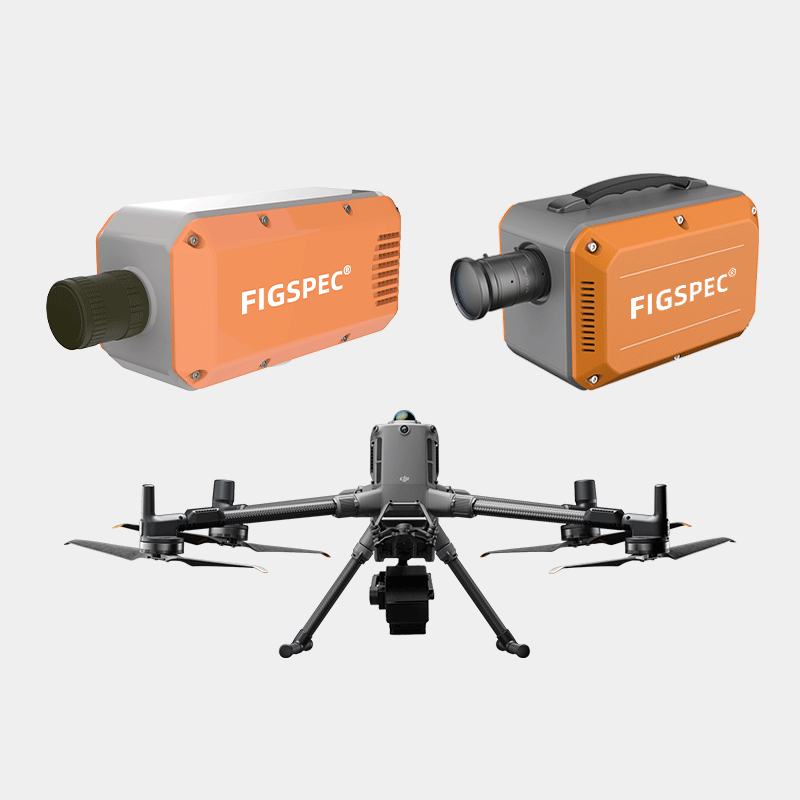

彩谱科技最新推出的应用于日光诱导叶绿素荧光（SIF）探测的FS-SIF系列高光谱测量系统，包括：线扫描高光谱相机（FS-SIF-1A） ，成像高光谱相机（FS-SIF-2A）和高光谱无人机系统（FS-SIF-6A）。该产品是目前国际领先的高光谱SIF测量设备，采用创新性的专利光路和超高灵敏度探测器，具备极高的光谱分辨率（0.3nm）、超高的信噪比（600:1）。
一、产品特点
线扫描高光谱相机（FS-SIF-1A）可以布置于大田作物日光诱导叶绿素荧光（SIF）探测。
成像高光谱相机（FS-SIF-2A）可以布置于塔基或定点固定式观测。
高光谱无人机系统（FS-SIF-6A）具备了灵活布置，不受卫星过境时间限制的特点，可快速获得研究区域植被的SIF信息；相比塔基的固定式观测，获得连续时序的SIF数据，机载平台在一定时间内可获得更多区域植被的SIF信息。
二、产品优势
日光诱导叶绿素荧光（SIF）高光谱测量系统能在植物光合作用期间，通过测量太阳下行辐照度和上行反射辐射量，来测量植物受日光诱导的叶绿素荧光（SIF）变化情况，用于估算初级生产总值（Gross Primary Production，GPP）和生态系统呼吸（RECO）两大生物圈碳源的碳排放情况。
机载平台可作为星载SIF和塔基观测方案的补充，相比星载平台，具备了灵活布置，不受卫星过境时间限制，可快速获得研究区域植被的SIF信息；相比塔基的固定式观测，获得连续时序的SIF数据，机载平台在一定时间内可获得更多区域植被的SIF信息。整套系统基于大疆M350深度开发，具备高集成度和简单的操作流程。
三、观测原理
四、仪器光学系统
五、仪器技术参数
型号 | 线扫描高光谱相机 （FS-SIF-1A） | 成像高光谱相机（FS-SIF-2A） | 高光谱无人机系统 （FS-SIF-6A） |
分光方式 | 透射光栅 | 透射光栅 | 透射光栅 |
光谱范围 | 660-790nm | 660-790nm | 660-790nm |
光谱波段 | 1200 | 1200 | 1200 |
光谱分辨率(FWHM) | 0.3nm | 0.3nm | 0.3nm |
狭缝宽度 | 15um | 15um | 15um |
透射效率 | 60% | 60% | 60% |
杂散光 | 0.5% | 0.5% | 0.5% |
空间像素数 | 1920 | 1920 | 1920 |
像素大小 | 5.86um | 5.86um | 5.86um |
成像速度 | 全波段128fps,ROI后可实现3300fps | 全波段128fps,ROI后可实现3300fps | 全波段128fps |
探测器 | CMOS | CMOS | CMOS |
SNR(Peak) | 600/1 | 600/1 | 600/1 |
相机输出 | USB3.0 | USB3.0 | USB3.0 |
相机接口 | C-Mount | C-Mount | C-Mount |
配件 | 镜头、USB线 | 镜头、USB线 | 反射率校准板 |
ROI | 多个区域 | 多个区域 | 多个区域 |
重量 | 1.3kg | / | / |
镜头焦距 | 25mm | 25mm | 25mm |
镜头视场 | 25°，可选装其他视场角镜头 | 25°，可选装其他视场角镜头 | 25°，可选装其他视场角镜头 |
校正方式 | 反射率校正、区域校正支持批处理 | 反射率校正、区域校正支持批处理 | 反射率校正、区域校正支持批处理 |
数据格式 | 兼容spe格式、hdr格式、scp格式 | 兼容spe格式、hdr格式、scp格式 | 兼容spe格式、hdr格式、scp格式 |
应用软件 | FigSpec UAV,FigSpec MS-PreMerge拼图软件，FigSpec Studio 应用软件 图像分析软件 | FigSpec UAV,FigSpec MS-PreMerge拼图软件，FigSpec Studio 应用软件 图像分析软件 | FigSpec UAV,FigSpec MS-PreMerge拼图软件，FigSpec Studio 应用软件 图像分析软件 |
六、测量系统应用
仪器在外场实地观测的高光谱成像数据与NDVI 分析结果
（a）仪器观测的高光谱伪彩色合成图
（b）近红外750 nm 波长窗口处的红外反射图像
（c）NDVI图像
（d）SIF 图像
（e）冠层反射光谱和NDVI分析结果
